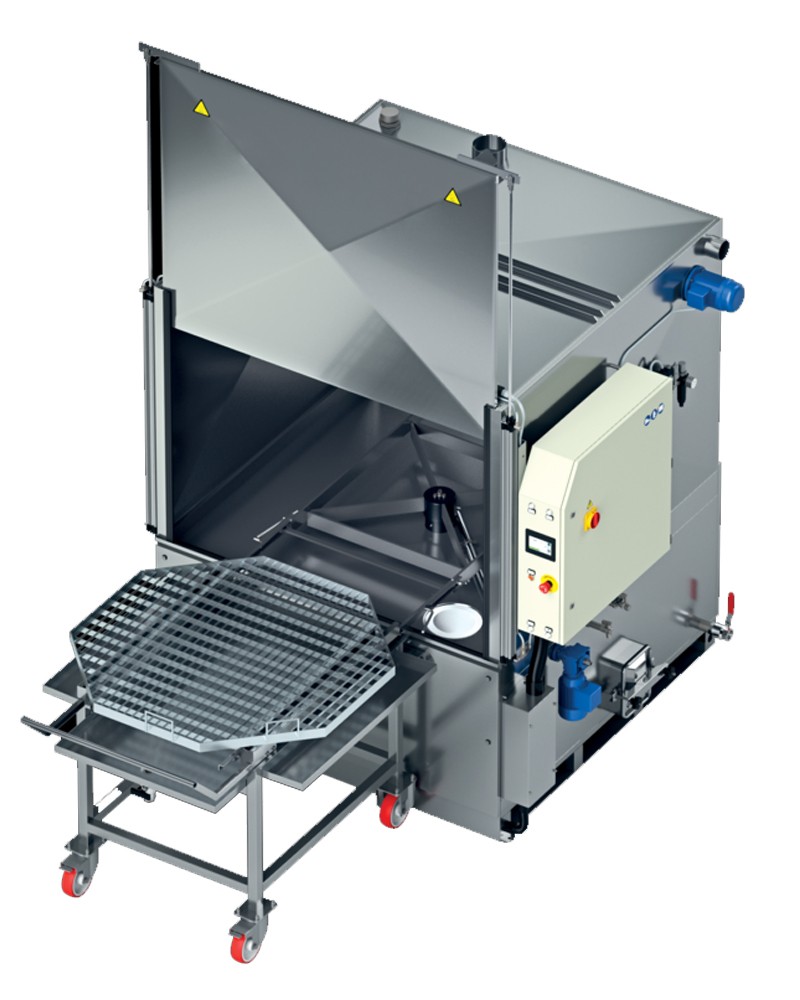

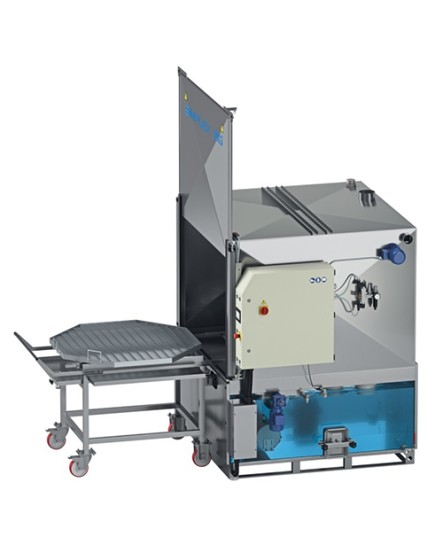

AQUAMATIC BIG PLUS

AQUAMATIC BIG PLUS

IMPIANTO PER IL LAVAGGIO AUTOMATICO DI PARTICOLARI MECCANICI DI MEDIE E GRANDI DIMENSIONI. Il lavaggio viene eseguito per mezzo dei getti superiori, inferiori e laterali, la rotazione lenta della piattaforma è garantita da un motoriduttore con limitatore di coppia. La gestione, affidata ad un PLC, consente moltissime possibilità di personalizzazione, grazie anche ad un’ampia scelta di accessori.

Quantità
RICHIEDI INFORMAZIONI
Lista dei desideri

CARATTERISTICHE TECNICHE
• Apertura e chiusura pneumatica del coperchio con comando 2 mani di sicurezza
• Aspirazione elettrica temporizzata dei vapori
• Carrello esterno acciaio INOX Aisi 304 con piano raccogligocce e ruote con freno sicurezza
• Cilindri pneumatici ISO e valvole di sicurezza pneumatiche “anticaduta”
• Componentistica elettrica di potenza Siemens®
• Display Touchscreen colori 4" per impostazioni e programmi
• Filtro in acciaio INOX Aisi 304 sull’aspirazione della pompa
• Tripla guarnizione del portellone (inferiore, superiore e laterale)
• Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
• Controllo di livello minimo
• Motoriduttore per rotazione del cesto con limitatore di coppia e sensore di centratura
• Coibentazione termica serbatoio con pannelli in acciaio Inox Aisi 430
• Portella di scarico fanghi per una semplice pulizia dei serbatoi
• Piattaforma rinforzata in grigliato pressato con bordo esterno rialzato acciaio zincato
• Elettropompa in acciaio INOX con tenute speciali
• Programmazione settimanale accensione riscaldamento e disoleatore (se installato)
• Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
• Riscaldamento del liquido con resistenza elettrica in acciaio INOX
• Sbiancatura delle saldature interne
• Struttura portante inferiore in acciaio INOX
• Tubazioni di lavaggio acciaio INOX Aisi 304 con ugelli a lama Inox professionali
• Valvole di scarico per svuotamento serbatoi
• Valvola manuale per il riempimento acqua
VERSIONE HT: Coibentazione termica con pannelli in acciaio Inox Aisi 430

ACCESSORI
• Controllo del livello massimo del liquido nel serbatoio 1 ed elettrovalvola di riempimento
• Soffiaggio aria compressa [B]
• Asciugatura con resistenza e soffiante a canali laterali a lama d’aria [B]
• Capacità di carico maggiorata di [QTA] x 100 kg
• Demineralizzatore a resine miste con conduttivimetro
• Altezza di lavaggio maggiorata
• Condensatore vapori centrifugo S
• Condensatore vapori centrifugo M
• Cestello/piattaforma supplementare in acciaio
• Carrello esterno aggiuntivo in acciaio INOX Aisi 304
• Dosatore automatico di detergente liquido
• Disoleatore a disco con motorizzazione indipendente
• Disoleatore esterno pneumatico
• Filtro a sacco in acciaio Inox
• Candela magnetica per filtro a sacco per polvere ferritica
• Dispositivo per la connessione remota e di teleassistenza per HMI Weintek
• Predisposizione per Industria 4.0 per HMI Weintek
• Lavaggio manuale 80 bar con pistola e guanti
• Lavaggio manuale 8 bar con pistola e guanti
• Predisposizione per l’utilizzo di contaminanti abrasivi nel liquido di lavaggio
• Raccordi e valvole a contatto con il liquido in acciaio Inox (KIT FC)
• PLC Siemens S7 1200 - HMI touchscreen Weintek
• Pompa di lavaggio ad alta pressione
• Porta frontale a serranda Inox coibentata
• Piattaforma e raggera in acciaio INOX Aisi 304
• Pannelli sotto cestello con filtri a pozzetto raccolta grasso e solidi
• Riscaldamento con bruciatore a gasolio/metano
• Vasca di ritenzione raccogligocce in acciaio INOX Aisi 304
• Risciacquo nebulizzato da rete idrica e scarico nel serbatoio
• Soffiaggio aria compressa con tubazione superiore regolabile in altezza [B]
• Sponde per grigliato, smontabili, H200 mm, in Inox
• Pompa di svuotamento serbatoio
• Torretta luminosa per identificazione stato impianto
• Stazione esterna di carico e scarico (seconda piattaforma inclusa) [C]

Dati Tecnici U.d.m. BIG plus 1000 BIG plus 1200 BIG plus 1400 BIG plus 1800 BIG plus 2200 BIG plus 2600
Dimens. macchina Cm 165'260'200 185'300'210 205'330'220 240'395'235 286'480'240 325'560'240
Altezza macchina aperta Cm 275 295 315 340 350 350
Diametro lavaggio cm 90 110 28 165 200 240
Portata cestello Kg 600 600 600 800 800
Capienza serbatoio Lt 280 350 500 700 1000
Pompa di lavaggio kw-Bar-l/min 3-2.5-300 3-2.5-350 3-2.5-400 3-2.5-450 3-2.5-500
Pompa lavaggio high kw-bar-l/min 5.5-4.5-300 5.5-4.5-350 5.5-4.5-400 5.5-7.5-450 5.5-7.5-500
Aspiratore vapori kw-m3/h 0.25-320 0.25-320 0.37-580 0.37-580 2x0.37-1160
Riscaldamento di lavaggio kW 10 12 18 30 40
Rotazione meccanica kW 0.18 0.18 0.18 0.18 0.18
Disoleatore a disco Kw 0.09 0.09 0.09 0.09 0.09
Riscaldamento bruciatore kW 0.17 0.17 0.17 0.17 0.17
Condensatore vapori kW 0.20 0.20 0.48 0.48 0.48
Pompa svuotamento serb. kW 0.37 0.37 0.37 0.37 0.37
Asciugatura kW 5.2 5.2 5.2 8.2 8.2
Soffiaggio (Cons. aria 4bar) Nm3/h 250 300 350 400 500
Peso Kg 500 600 700 900 1200 1500
Alimentazione Trifase Trifase Trifase Trifase Trifase Trifase
