AQUAMATIC BIG PLUS 2 BAGNI

AQUAMATIC BIG PLUS 2 BAGNI

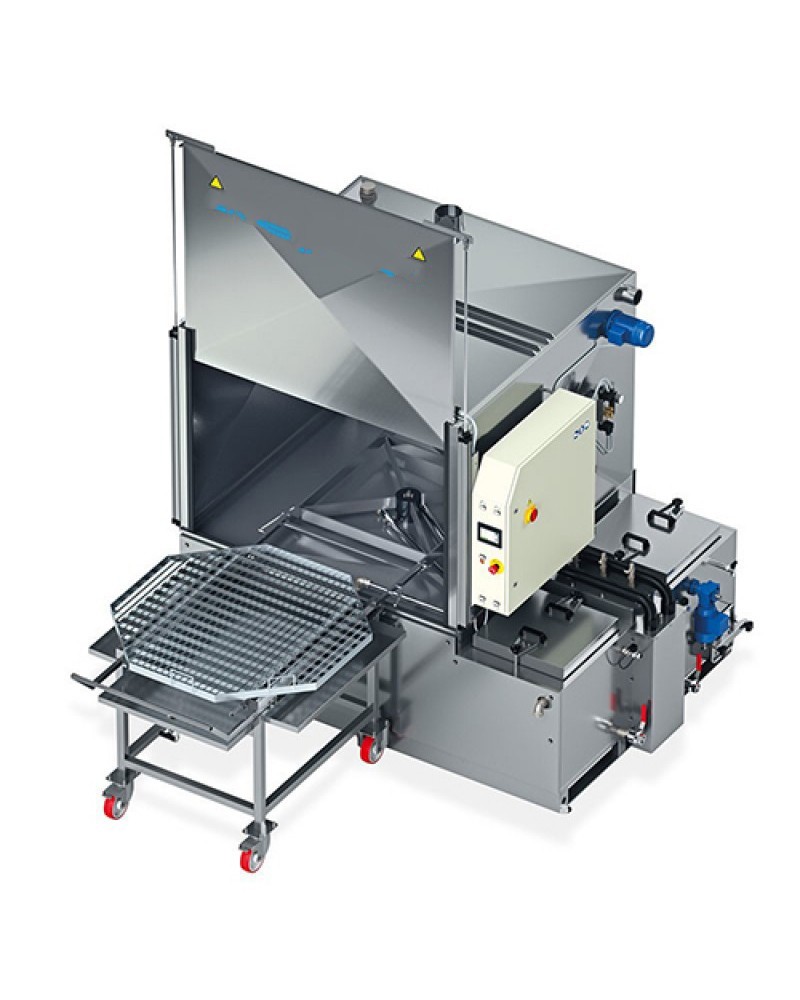

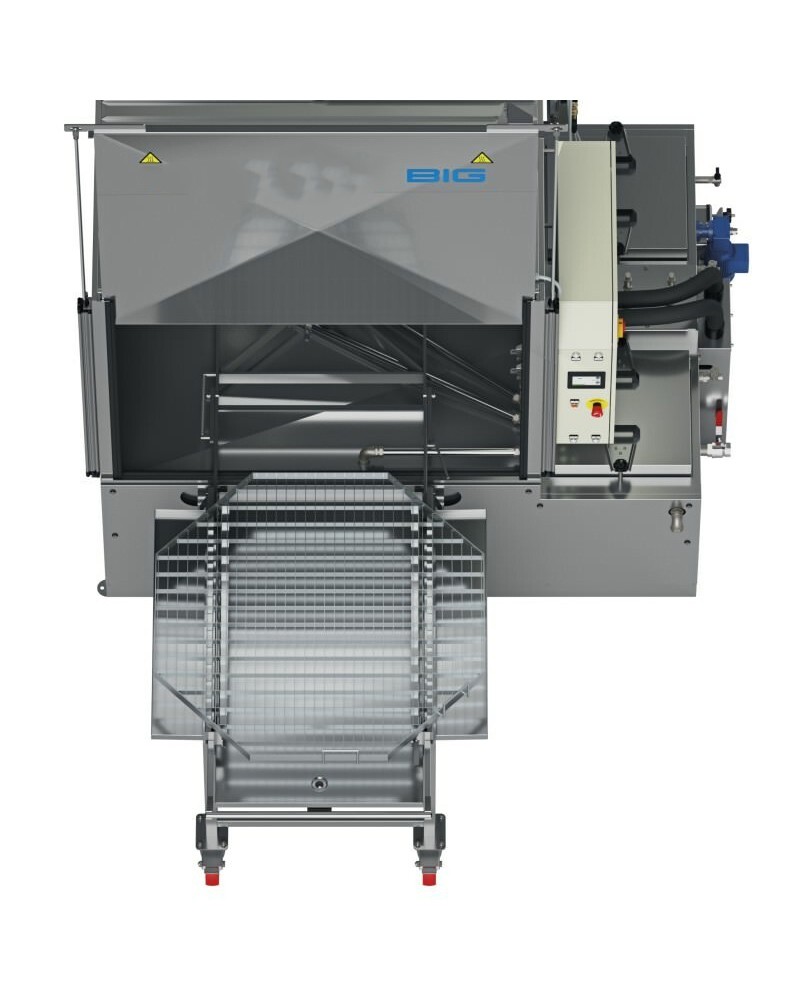

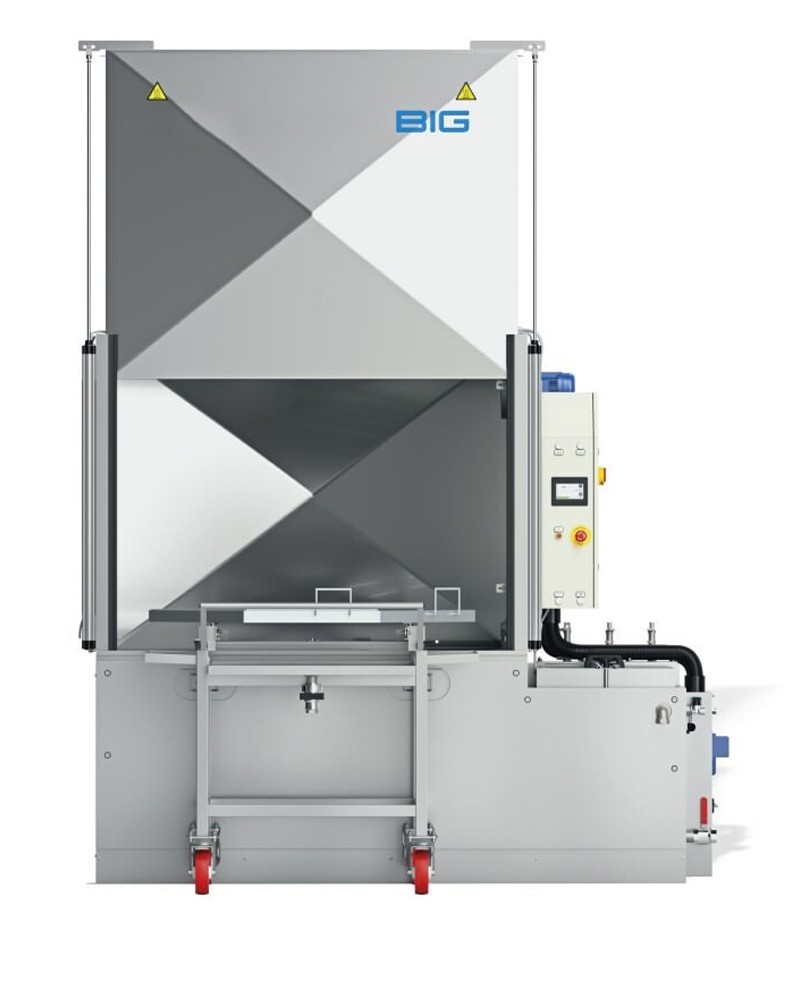

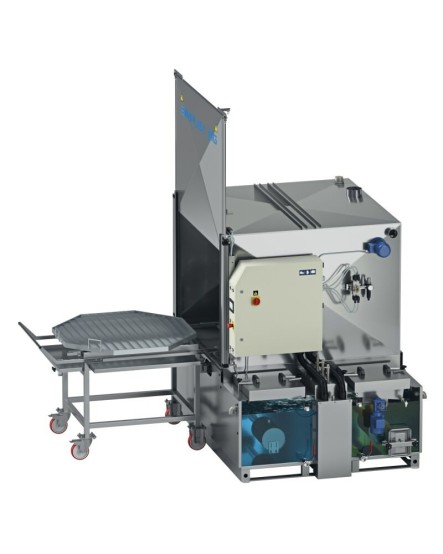

IMPIANTO PER IL LAVAGGIO AUTOMATICO DI PARTICOLARI MECCANICI DI MEDIE E GRANDI DIMENSIONI. Il lavaggio viene eseguito per mezzo dei getti superiori, inferiori e laterali, la rotazione lenta della piattaforma è garantita da un motoriduttore con limitatore di coppia. La gestione, affidata ad un PLC, consente moltissime possibilità di personalizzazione, grazie anche ad un’ampia scelta di accessori.In questa configurazione l’impianto ha due serbatoi separati ed esegue sia il lavaggio che il risciacquo.

Quantità
RICHIEDI INFORMAZIONI
Lista dei desideri

CARATTERISTICHE TECNICHE
• Apertura e chiusura pneumatica del coperchio con comando 2 mani di sicurezza
• Aspirazione elettrica temporizzata dei vapori
• Carrello esterno acciaio INOX Aisi 304 con piano raccogligocce e ruote con freno di sicurezza
• Cilindri pneumatici ISO e valvole di sicurezza pneumatiche “anticaduta”
• Componentistica elettrica di potenza Siemens®
• Display Touchscreen colori 4" per impostazioni e programmi
• Filtro a cassetta 6 filtri verticali in Aisi 304 per il pre-filtraggio liquido di ritorno nel serbatoio
• Filtro in acciaio INOX Aisi 304 sull’aspirazione della pompa
• Tripla guarnizione del portellone (inferiore, superiore e laterale) e guarnizioni su tutti i coperchi serbatoi
• Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
• Controllo di livello minimo
• Motoriduttore rotazione cesto con limitatore di coppia e sensore di centratura
• Coibentazione termica serbatoio con pannelli in acciaio Inox Aisi 430
• Portella di scarico fanghi per una semplice pulizia dei serbatoi
• Piattaforma rinforzata in grigliato pressato con bordo esterno rialzato in acciaio zincato
• Elettropompa in acciaio INOX Aisi 304 con tenute speciali
• Programmazione settimanale di accensione riscaldamento e disoleatore (se installato)
• Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
• Riscaldamento del liquido con resistenza elettrica in acciaio INOX
• Sbiancatura delle saldature interne
• Serbatoi accessibili all’esterno
• Struttura portante inferiore in acciaio INOX
• Tubazioni di lavaggio in acciaio INOX Aisi 304 con ugelli a lama Inox professionali
• Valvole di scarico per svuotamento serbatoi
• Valvola manuale per il riempimento acqua
VERSIONE HT
• Coibentazione termica con pannelli in acciaio Inox Aisi 430
ACCESSORI
• Controllo del livello massimo del liquido neI serbatoi ed elettrovalvola di riempimento
• Soffiaggio aria compressa
• Asciugatura con resistenza e soffiante a canali laterali a lama d’aria
• Capacità di carico maggiorata di [QTA] x 100 kg
• Demineralizzatore a resine miste con conduttivimetro
• Altezza di lavaggio maggiorata
• Condensatore vapori centrifugo S
• Condensatore vapori centrifugo M
• Cestello/piattaforma supplementare in acciaio
• Carrello esterno aggiuntivo in acciaio INOX Aisi 304
• Dosatore automatico di detergente liquido
• Disoleatore a disco con motorizzazione indipendente
• Disoleatore esterno pneumatico
• Filtro a sacco in acciaio Inox
• Candela magnetica per filtro a sacco per polvere ferritica
• Dispositivo per la connessione remota e di teleassistenza per HMI Weintek
• Predisposizione per Industria 4.0 per HMI Weintek
• Lavaggio manuale 80 bar con pistola e guanti
• Lavaggio manuale 8 bar con pistola e guanti
• Raccordi e valvole a contatto con il liquido in acciaio Inox (KIT FC)
• Predisposizione per l’utilizzo di contaminanti abrasivi nel liquido di lavaggio
• PLC Siemens S7 1200 - HMI touchscreen Weintek
• Pompa di lavaggio ad alta pressione
• Pompa di risciaquo ad alta pressione
• Pompa di rilancio da serbatoio più pulito a serbatoio più contaminato
• Porta frontale a serranda Inox coibentata
• Piattaforma e raggera in acciaio INOX Aisi 304
• Vasca di ritenzione raccogligocce in acciaio INOX Aisi 304
• Risciacquo da rete idrica e scarico a perdere
• Risciacquo nebulizzato da rete idrica e scarico nel serbatoio
• Soffiaggio aria compressa con tubazione superiore regolabile in altezza
• Sponde per grigliato, smontabili, H200 mm, in Inox
• Pompa di svuotamento serbatoi (2)
• Torretta luminosa per identificazione stato impianto
• Stazione esterna di carico e scarico (seconda piattaforma inclusa) (C)

Dati Tecnici U.d.m. BIG PLUS 1000 2B BIG PLUS 1200 2B BIG PLUS 1400 2B BIG PLUS 1800 2B BIG PLUS 2200 2B BIG PLUS 2600 2B
Dimensioni macchina Cm 205'260'200 230'300'210 250'330'220 280'395'235 330'480'240 370'520'240
Altezza macchina aperta Cm 275 295 315 340 350 350
Ampiezza di lavaggio (DxH) Cm 90'70 110'80 128'90 165'100 200'100 240'100
Altezza di carico Cm 95 95 95 95 95 95
Capienza serbatoio Lt/Lt 250/250 300/300 400/400 550/550 750/750 750/750
Pompa 1 kw-Bar-l/min 3-2.5-300 3-2.5-350 3-2.5-400 3-2.5-450 3-2.5-500 3-2.5-500
Pompa 1 alta press kW-bar-l/min 5.5-5-300 5.5-5-350 5.5-5-400 7.5-5-450 7.5-5-500 7.5-5-500
Pompa 2 kW-bar-l/min 3-2.5-300 3-2.5-350 3-2.5-400 3-2.5-450 3-2.5-500 3-2.5-500
Aspirazione vapore kW-m3/h 0.25-320 0.25-320 0.37-580 0.37-580 2x0.37-580 2x0.37-580
Riscaldamento serbatoi 1/2 kW 10/10 12/12 16/15 20/20 30/30 30/30
Rotazione meccanica Kw 0.18 0.18 0.18 0.18 0.18
Disoleatore a rischio kW 0.09 0.09 0.09 0.09 0.09 0.09
Riscaldamento bruciatore kW-Kcal/h / / 0.17-30000 0.17-30000 0.17-30000 0.17-30000
Condensatore vapori kW 0.20 0.20 0.48 0.48 0.48 0.48
Pompa svuotamento kW 0.37 0.37 0.37 0.37 0.37 0.37
Asciugatura kW 5.2 5.2 5.2 8.2 8.2 8.2
Portata carico Kg 600 600 600 800 800 800
Soffiaggio (aria 4bar) Nm3/h 160 170 200 240 275 350
Peso Kg 700 850 1000 1300 1600 2200
Alimentazione Trifase Trifase Trifase Trifase Trifase Trifase
